| 型号 |
PTYA23 PTYL23 PTYT23 |
| 执行标准 |
Q/320584 QAK 017-2021《城际轨道交通电缆》 |
| 产品形貌 |
一、产品名称及型号规格 综合护套城际轨道交通电缆：PTYA23 铝护套城际轨道交通电缆：PTYL23 铜屏障城际轨道交通电缆：PTYT23 规格：4、6、8、9、12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61
二、手艺特点 1、绝缘单线接纳实芯聚乙烯绝缘结构，，，， ，，，，物理性能优越，，，， ，，，，且耐压强度高。。。。。。 2、本产品结构稳固，，，， ，，，，信号传输性能稳固。。。。。。
三、使用特征 1、电缆的使用情形温度为－40℃～＋60℃，，，， ，，，，敷设的情形温度不低于－10℃。。。。。。 2、电缆的恒久事情温度应不凌驾＋70℃。。。。。。 3、电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；； ；；；；铠装电缆应不小于电缆外径的15倍。。。。。。
|
| 应用说明 |
本产品适用于城际轨道交通工频或直流供电传输，，，， ，，，，也可用于音频信号或某些自动装置用牢靠敷设的种种电缆。。。。。。本产品凭证使用情形的差别，，，， ，，，，电缆常用阻燃品级分为B1级、A级、B级、C级，，，， ，，，，且具有优异的屏障性能，，，， ，，，，相宜于电气化区段或其它有强电滋扰的地区敷设。。。。。。 |
| 型 号 | 名 称 |
|---|---|
| PTYA23 |

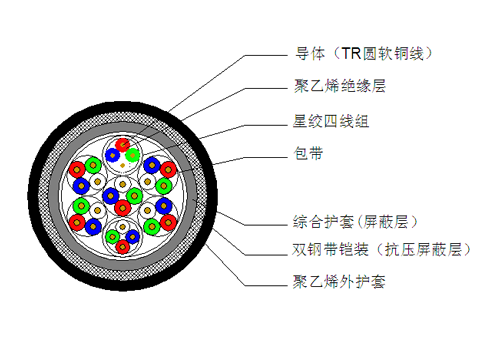

聚乙烯绝缘综合护套钢带铠装聚乙烯外护套城际轨道交通电缆 |
| PTYL23 |

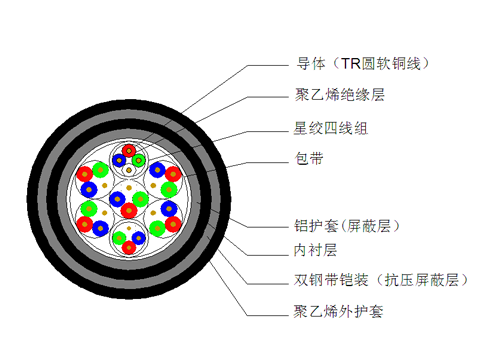

聚乙烯绝缘铝护套钢带铠装聚乙烯外护套城际轨道交通电缆 |
| PTYT23 |
聚乙烯绝缘铜屏障钢带铠装聚乙烯外护套城际轨道交通电缆 |
